Microscopi confocali ZEISS LSM per biologia e materiali
I microscopi ZEISS LSM sono sistemi confocali a scansione laser progettati per acquisire sezioni ottiche del campione e ricostruirne la struttura tridimensionale. Le configurazioni disponibili rispondono alle esigenze della ricerca biologica, dell’imaging in fluorescenza e della caratterizzazione delle superfici industriali.
La gamma comprende LSM 910, LSM 990 e LSM 910 per materiali. La scelta dipende dal tipo di campione, dalle informazioni da acquisire e dal livello di complessità dell’esperimento: imaging di cellule vive, separazione di marcatori fluorescenti, osservazione di organoidi oppure misura della topografia superficiale.
ZEISS LSM: tre configurazioni per applicazioni diverse

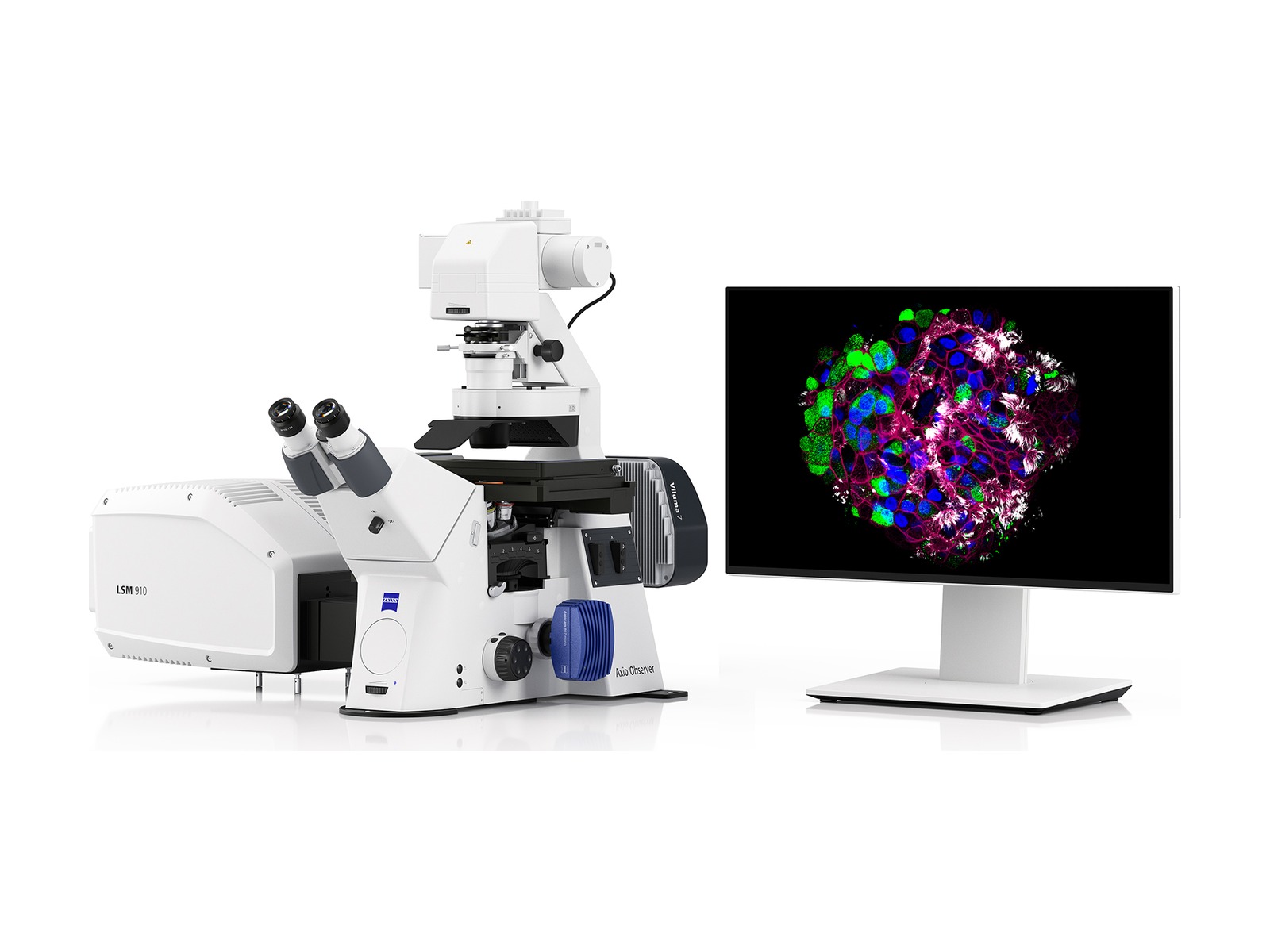

LSM 910: imaging confocale e ricerca biologica
ZEISS LSM 910 combina imaging confocale, flessibilità spettrale e strumenti software per l’acquisizione e l’analisi. È una piattaforma per lo studio di cellule, tessuti e organoidi, con configurazioni dedicate agli esperimenti multicolore e all’osservazione di campioni vivi.
Il sistema permette di selezionare le bande di rilevazione in funzione dei fluorocromi utilizzati. L’unmixing spettrale aiuta a distinguere contributi fluorescenti sovrapposti, mentre le opzioni di acquisizione consentono di documentare più piani focali e seguire l’evoluzione del campione nel tempo.
La piattaforma può essere ampliata con Airyscan per imaging in super-risoluzione, Lightfield 4D per acquisizione volumetrica rapida e Dynamics Profiler per lo studio della concentrazione, della diffusione e del flusso di molecole fluorescenti. La disponibilità di queste funzioni dipende dai moduli installati.

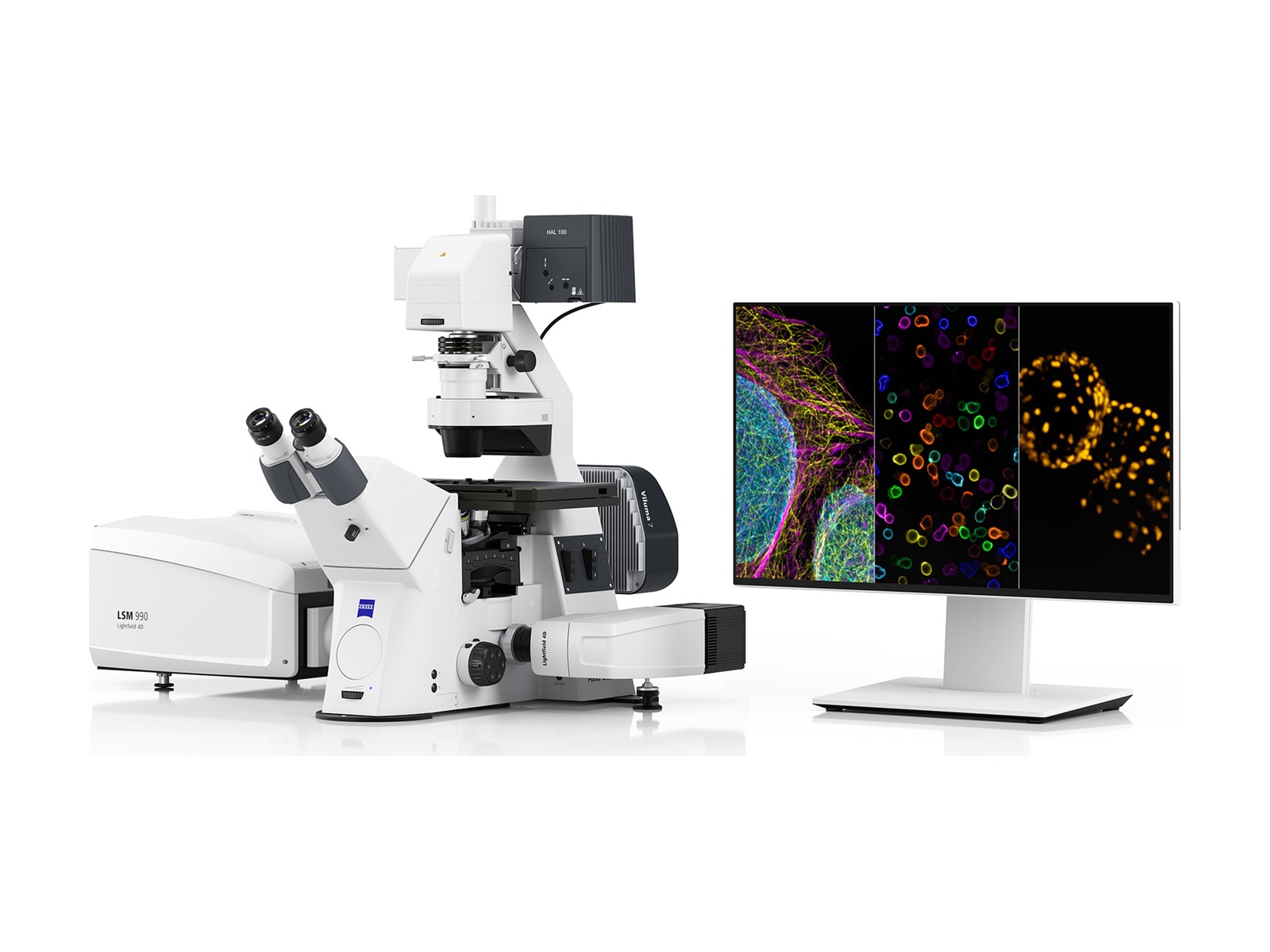

LSM 990: imaging multimodale e multiplexing spettrale
ZEISS LSM 990 è destinato a esperimenti che richiedono un’ampia scelta di modalità di imaging e capacità avanzate di rilevazione spettrale. Le applicazioni comprendono biologia cellulare, neuroscienze, studio delle interazioni proteiche e osservazione di processi dinamici in campioni tridimensionali.
La configurazione Spectral Multiplex consente di acquisire informazioni spettrali lungo un ampio intervallo di emissione e separare numerosi marcatori fluorescenti. Il numero di segnali distinguibili dipende dalla configurazione, dalle proprietà dei fluorocromi e dalla qualità del campione.
Le opzioni includono Airyscan, Lightfield 4D e microscopia multifotone. Quest’ultima permette di affrontare applicazioni di imaging in profondità con sorgenti e componenti dedicati.

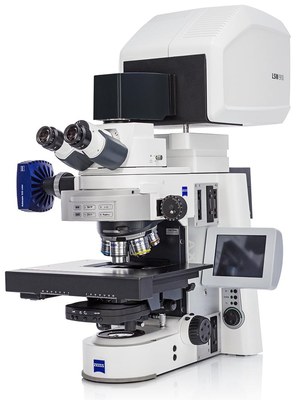

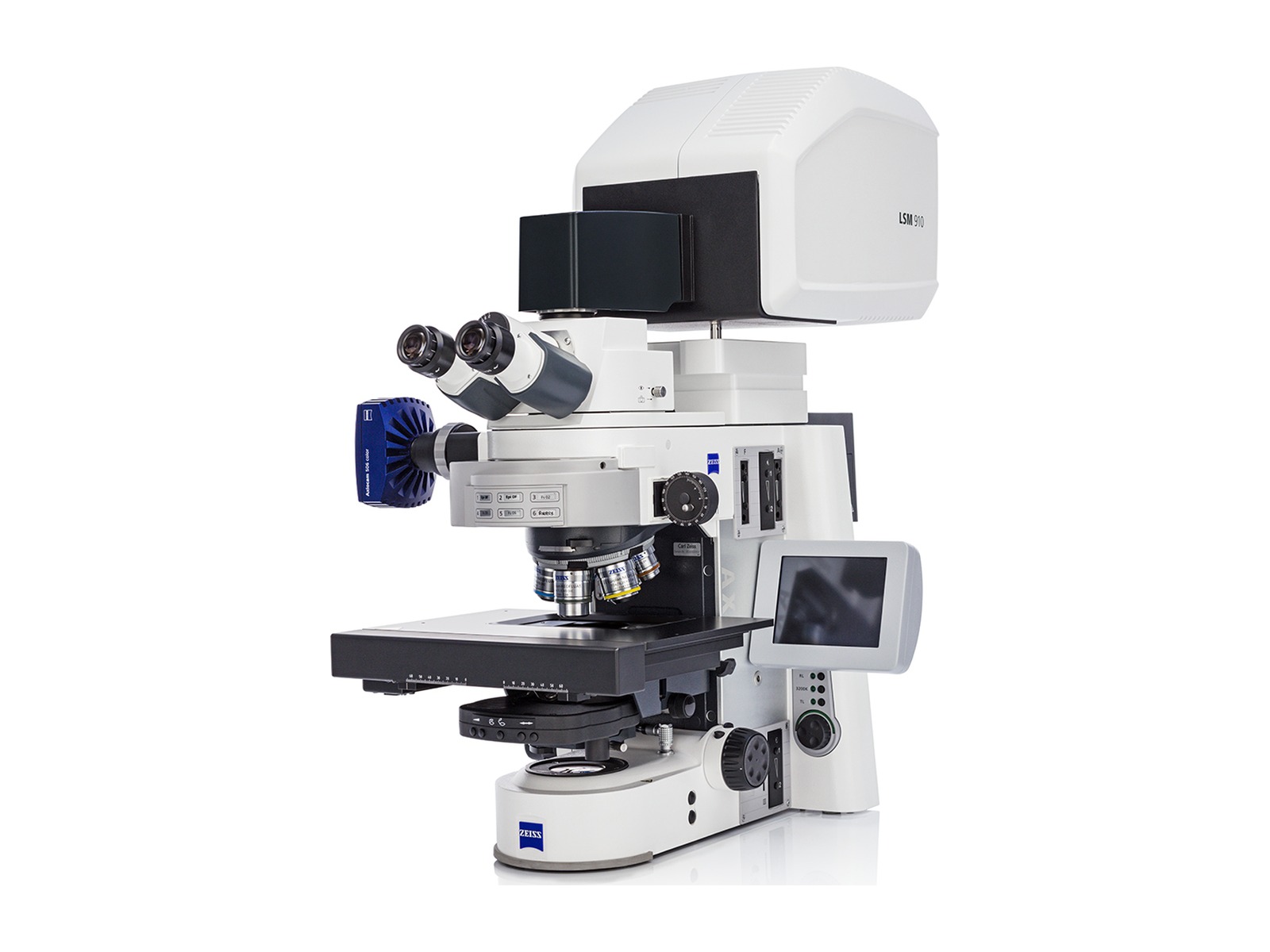

LSM 910 per materiali: topografia e superfici
LSM 910 per materiali combina microscopia ottica e acquisizione confocale per caratterizzare microstrutture e superfici in tre dimensioni. Permette di studiare topografia e rugosità senza contatto e di determinare lo spessore di rivestimenti e film quando le proprietà ottiche del campione consentono di distinguere le interfacce.
Le applicazioni comprendono metalli e leghe, superfici ottenute mediante manifattura additiva, polimeri multistrato, ceramiche e campioni geologici. Le configurazioni con più lunghezze d’onda estendono le possibilità alla fluorescenza, anche per lo studio di biomateriali.
L’acquisizione multiposizione e la selezione delle regioni di interesse sull’immagine panoramica permettono di concentrare l’analisi sulle aree utili. Il sistema può essere integrato su stativi compatibili Axio Imager.Z2m o Axio Observer 7, previa verifica della configurazione.
Imaging 3D e modalità avanzate con ZEISS LSM
Nella microscopia confocale, il pinhole riduce il contributo della luce fuori fuoco. Acquisendo immagini a differenti profondità si ottiene una sequenza di sezioni ottiche, utilizzabile per ricostruire il volume del campione o calcolare una mappa delle altezze della superficie.
- Airyscan: utilizza un rivelatore a 32 elementi e un’elaborazione dedicata per migliorare la raccolta del segnale e il dettaglio delle immagini.
- Lightfield 4D: acquisisce informazioni volumetriche in un singolo evento di esposizione, per seguire processi rapidi nei campioni biologici.
- Spectral Multiplex: estende le possibilità di separazione dei segnali fluorescenti nella configurazione LSM 990 dedicata.
- LSM Plus: applica una deconvoluzione automatizzata ai dati confocali, adattando l’elaborazione alle informazioni ottiche del sistema.
Queste modalità rispondono a esigenze differenti e non sono incluse indistintamente in tutte le configurazioni. Risoluzione, velocità e qualità del segnale devono essere valutate insieme al campione e alle condizioni di acquisizione.
Software e analisi dei dati
ZEISS ZEN gestisce l’acquisizione e l’elaborazione delle immagini, con funzioni e moduli selezionabili in base all’applicazione. Gli strumenti di analisi possono supportare segmentazione, misure e organizzazione di acquisizioni multidimensionali.
Per le superfici, ConfoMap permette di visualizzare la topografia tridimensionale, analizzare parametri geometrici e di rugosità e produrre report. Le funzioni disponibili consentono valutazioni secondo standard applicabili, tra cui ISO 25178, in funzione dei moduli e delle procedure adottate.
Quale ZEISS LSM scegliere?
- Per ricerca biologica e imaging confocale multicolore: LSM 910, configurato con laser, rivelatori e moduli appropriati.
- Per multiplexing spettrale e sperimentazione multimodale avanzata: LSM 990, con le opzioni necessarie al progetto di ricerca.
- Per topografia, rugosità e caratterizzazione dei materiali: LSM 910 per materiali, con obiettivi e software dedicati.
Informazioni e preventivi
Contatta QuantAnalitica per informazioni e un preventivo sulla serie LSM. La scelta del sistema considera campioni, marcatori, tecniche di osservazione, velocità di acquisizione e analisi richieste.
Per approfondire le configurazioni, consulta le pagine ufficiali ZEISS LSM 910, ZEISS LSM 990 e LSM 910 per materiali.
