Descrizione
I microscopi digitali ZEISS Smartzoom sono sistemi per l’ispezione ottica e la documentazione di campioni industriali. L’immagine viene visualizzata direttamente su monitor, consentendo a più persone di esaminare lo stesso particolare e discutere difetti, caratteristiche superficiali e risultati del controllo.
La serie comprende Smartzoom 100, dedicato all’ispezione quotidiana con visualizzazione 4K, e Smartzoom 5, orientato a procedure automatizzate di acquisizione e analisi. La scelta dipende dalle dimensioni del campione, dai dettagli da osservare e dalle esigenze di misura e ripetibilità.
Microscopi digitali ZEISS Smartzoom per il controllo qualità
La microscopia digitale facilita il passaggio dall’osservazione alla registrazione del risultato. L’operatore può individuare una zona di interesse, ingrandirla e acquisire immagini da utilizzare nella documentazione interna o nel confronto con altri reparti.
Le applicazioni comprendono il controllo in accettazione, l’ispezione di componenti durante la produzione, la verifica delle finiture e l’analisi dei difetti. La visualizzazione condivisa è utile anche per confrontare un campione con un riferimento e discutere i criteri di accettazione.

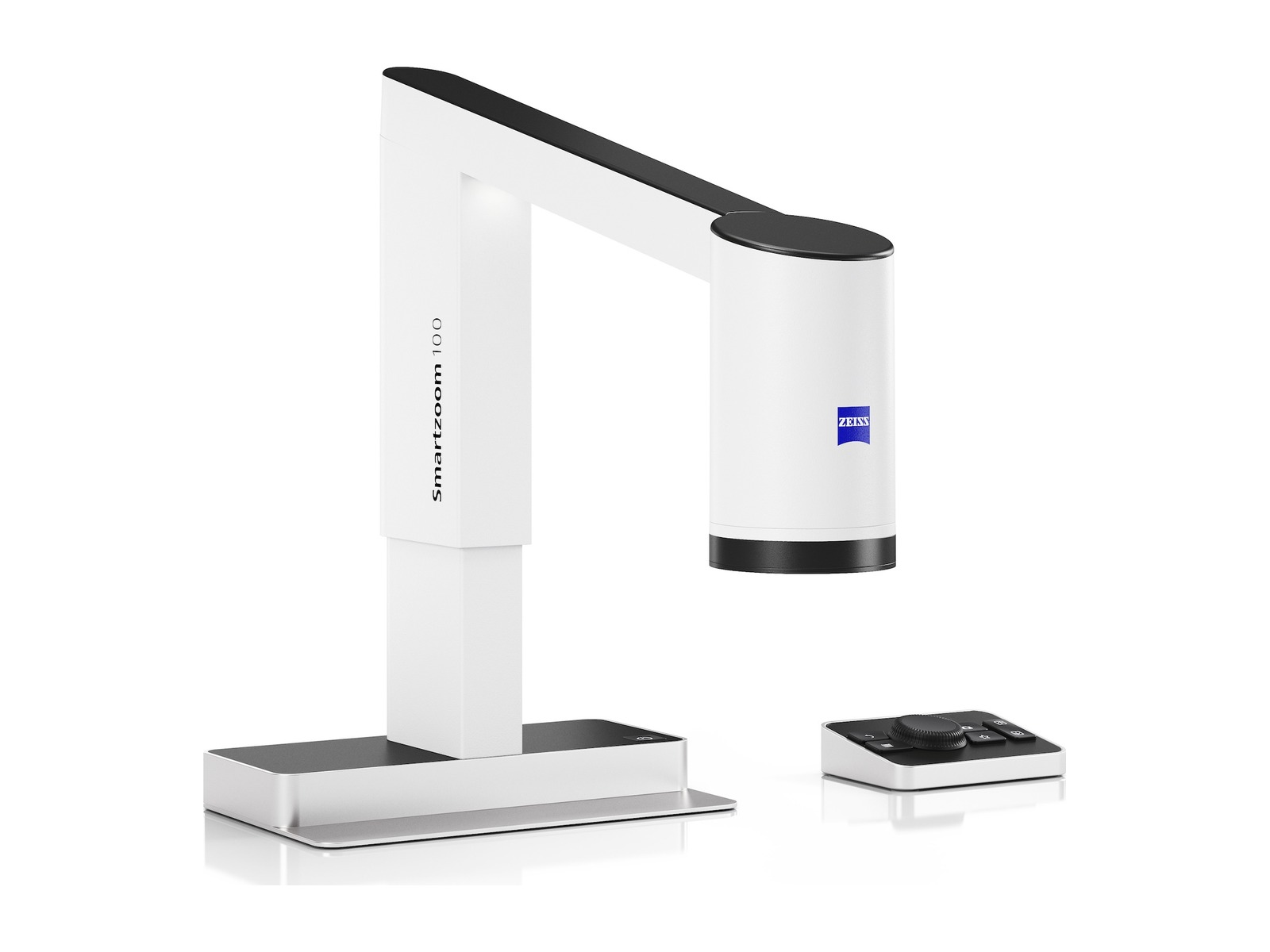

Smartzoom 100: ispezione su monitor con immagini live 4K
ZEISS Smartzoom 100 integra fotocamera, zoom e computer in un sistema compatto. La visualizzazione live 4K a 60 fotogrammi al secondo permette di seguire gli spostamenti del campione durante l’osservazione e di esaminare particolari senza ricorrere agli oculari.
L’autofocus e la regolazione motorizzata dell’altezza semplificano il posizionamento del sistema rispetto al pezzo. Lo zoom ottico 25× e gli obiettivi intercambiabili consentono di scegliere tra un campo ampio e un’osservazione più dettagliata, con distanze di lavoro differenti.
Gli obiettivi e l’illuminatore anulare utilizzano un attacco magnetico. Il controller permette di regolare le impostazioni e acquisire immagini, che possono essere salvate su un’unità USB. Sono disponibili anche comandi tramite tastiera e mouse e un pedale opzionale per lavorare mantenendo le mani sul componente.

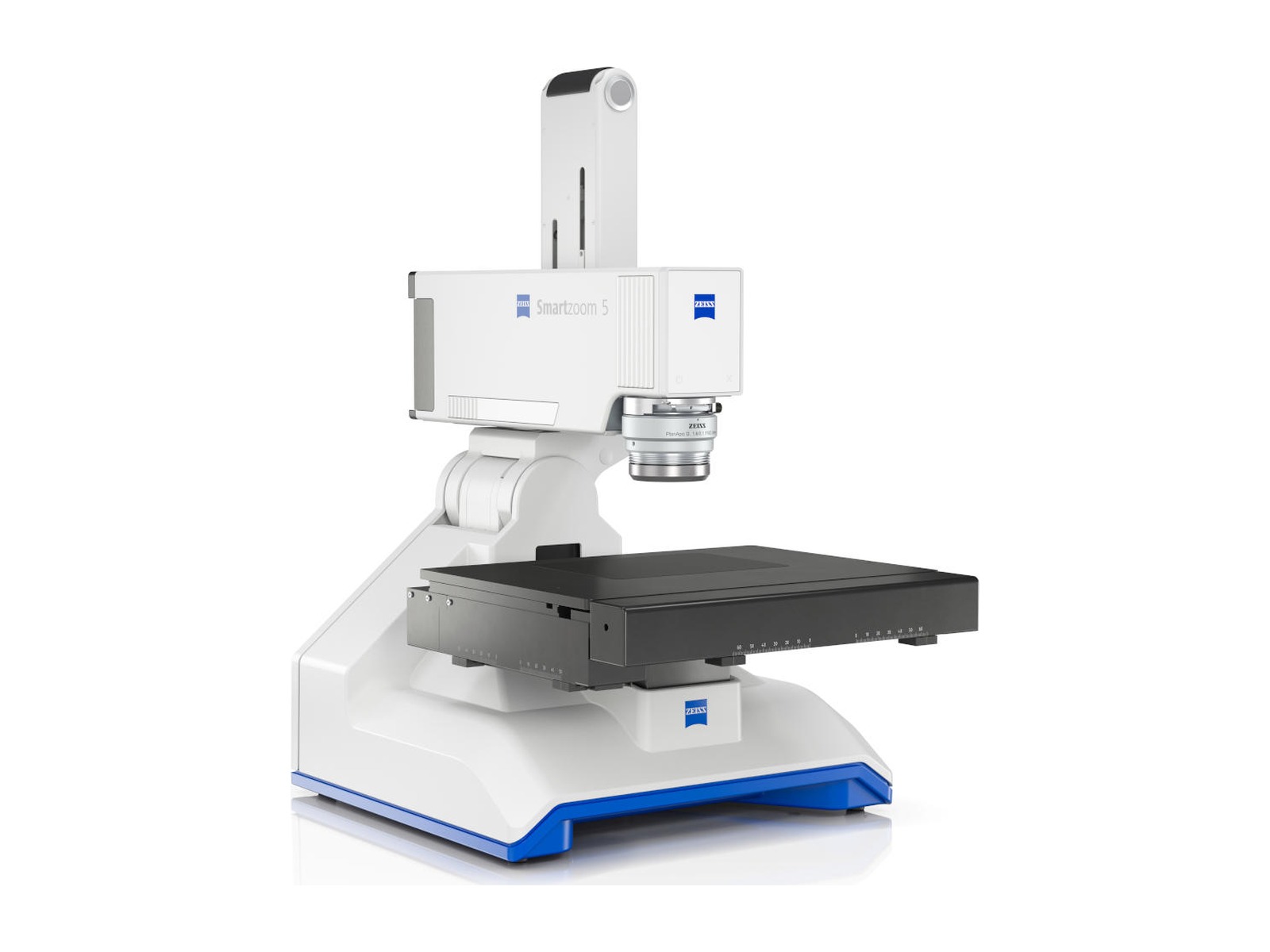

Smartzoom 5: acquisizioni automatizzate e analisi dei difetti
ZEISS Smartzoom 5 integra zoom ottico motorizzato, fotocamera di acquisizione, fotocamera panoramica e illuminazione coassiale. Il tavolino motorizzato e la messa a fuoco controllata dal sistema aiutano a raggiungere e documentare le aree del campione.
La gamma di quattro obiettivi codificati copre un intervallo di ingrandimento dichiarato da 10× a 2020×, secondo obiettivo e condizioni di visualizzazione. Il riconoscimento dell’obiettivo permette al software di aggiornare la calibrazione e gestire il ritorno alla zona osservata.
Il braccio inclinabile fino a ±45° consente di esaminare il componente da prospettive differenti. La geometria eucentrica aiuta a mantenere la regione di interesse durante l’inclinazione, facilitando l’esame di bordi, saldature e particolari tridimensionali.
Illuminazione e dettagli superficiali
La qualità dell’ispezione dipende dalla corretta combinazione di ingrandimento e illuminazione. Una luce adatta al campione può rendere più evidenti graffi, bave, residui e discontinuità che risultano poco visibili con un’illuminazione uniforme.
- Smartzoom 100: illuminazione anulare per l’osservazione quotidiana, con accessori selezionati in funzione del componente.
- Smartzoom 5: illuminazione coassiale e anulare LED segmentabile per variare il contrasto e la direzione della luce sul campione.
Su Smartzoom 5, le funzioni di elaborazione disponibili comprendono strumenti per gestire scene con forti differenze di luminosità e acquisizioni a profondità di campo estesa. Le funzionalità effettive dipendono dall’allestimento e dal software.
Documentazione con i microscopi digitali ZEISS Smartzoom
Smartzoom 100 è indicato per osservare e registrare rapidamente i particolari del pezzo. Il computer integrato esegue le funzioni del sistema e le eventuali applicazioni software opzionali, riducendo l’ingombro della postazione.
Smartzoom 5 aggiunge strumenti per organizzare analisi ripetitive. La registrazione di macro permette di ripercorrere sequenze di lavoro su campioni dello stesso tipo, mentre annotazioni e report aiutano a raccogliere immagini e risultati in una documentazione strutturata.
Con le opzioni appropriate, Smartzoom 5 supporta inoltre acquisizioni 3D e flussi di microscopia correlativa tramite Shuttle & Find. Queste funzioni richiedono software, accessori e sistemi compatibili.
Applicazioni industriali
- Elettronica: ispezione di circuiti stampati, componenti SMD, contatti e saldature.
- Meccanica e automotive: controllo di ingranaggi, guarnizioni, superfici e piccoli particolari.
- Aerospaziale: osservazione di componenti meccanici e difetti superficiali.
- Dispositivi medici: ispezione di impianti e componenti durante le attività di controllo qualità.
- Farmaceutico e packaging: verifica visiva di prodotti, confezioni e anomalie superficiali.
- Ricerca e sviluppo: confronto tra prototipi, documentazione dei difetti e analisi delle cause di guasto.
Come scegliere i microscopi digitali ZEISS Smartzoom
Smartzoom 100 risponde alle esigenze di ispezione visiva quotidiana, osservazione condivisa e acquisizione rapida di immagini. Smartzoom 5 è indicato quando servono movimentazione motorizzata, osservazione inclinata e procedure software per acquisizioni e analisi ripetibili.
QuantAnalitica ti supporta nella scelta del modello, degli obiettivi e delle funzioni software in base al componente, alle dimensioni dei difetti e alle esigenze di documentazione.
Contatta QuantAnalitica per una consulenza e un preventivo personalizzato.
Per approfondire le caratteristiche, consulta le pagine ufficiali di ZEISS Smartzoom 100 e ZEISS Smartzoom 5.
