Descrizione

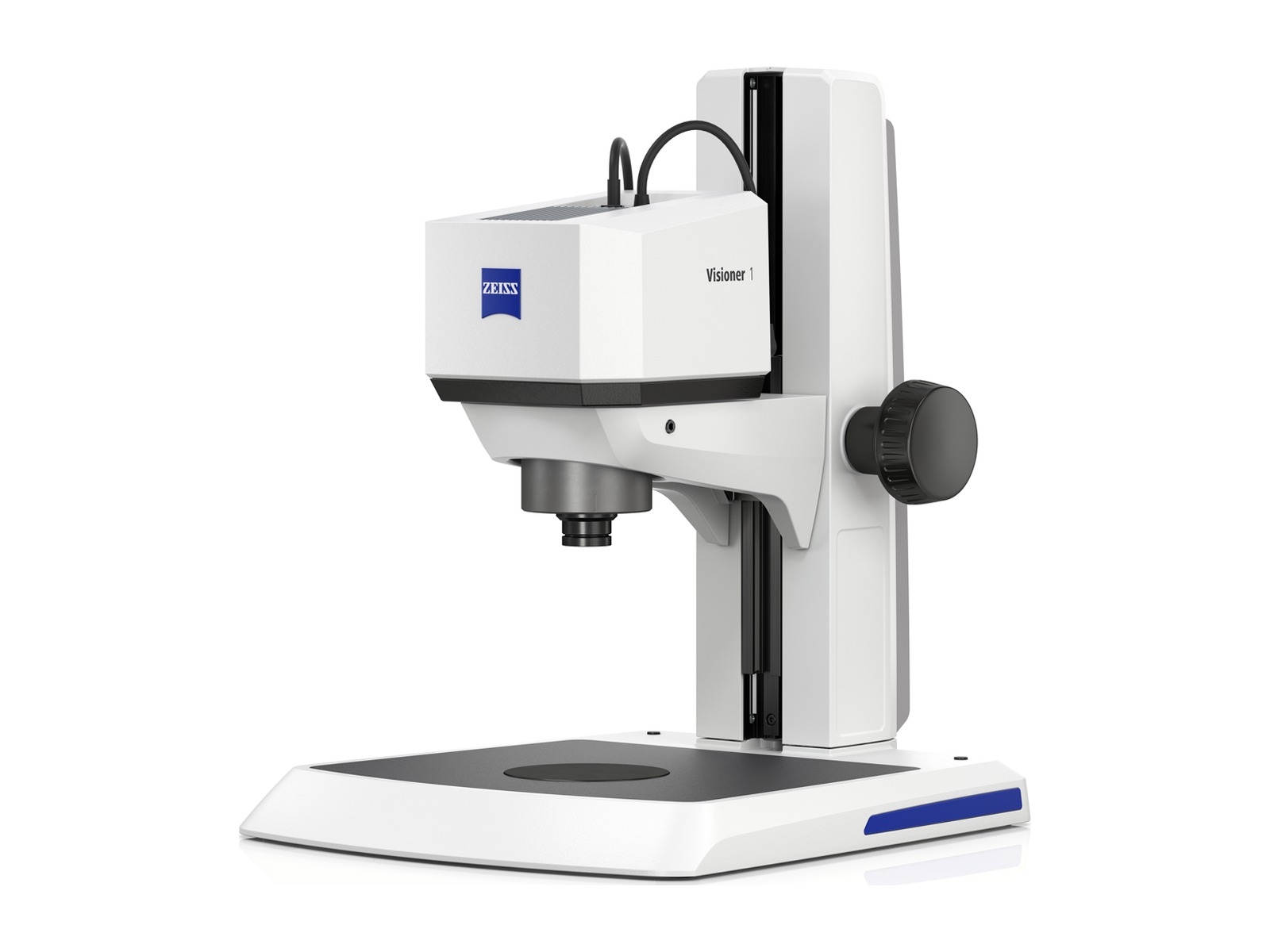

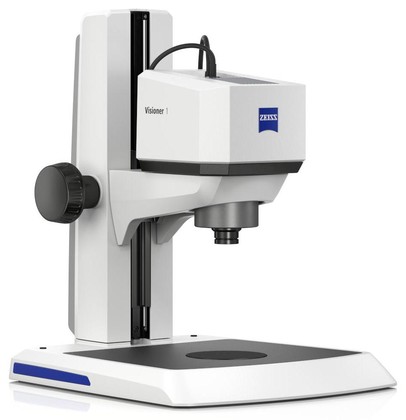

Il microscopio digitale ZEISS Visioner 1 è progettato per l’ispezione di componenti con superfici, rilievi e dettagli distribuiti su piani differenti. La tecnologia MALS™ estende la profondità di campo in tempo reale, permettendo di osservare sul monitor più livelli del campione contemporaneamente a fuoco.
Questa modalità di lavoro è utile nel controllo qualità di schede elettroniche, piccoli componenti meccanici e dispositivi medici. L’operatore può concentrarsi sull’esame del pezzo, riducendo le regolazioni del fuoco necessarie per passare da un particolare all’altro.
Microscopio digitale ZEISS Visioner 1: profondità di campo estesa in tempo reale
Quando un campione presenta forti dislivelli, una profondità di campo limitata può rendere nitida soltanto una parte dell’immagine. Visioner 1 affronta questa esigenza con la funzione EDoF, Extended Depth of Field, che estende l’intervallo visibile a fuoco durante l’osservazione live.
Non è necessario interrompere l’ispezione per acquisire una sequenza convenzionale di immagini mediante spostamento meccanico lungo l’asse Z e attendere una successiva elaborazione. Il sistema produce la visualizzazione a fuoco esteso mentre l’operatore osserva e manipola il componente.
L’estensione disponibile dipende dalla configurazione ottica: raggiunge fino a 69 mm a 0,35× e si riduce alle configurazioni con maggiore ingrandimento. La scelta deve quindi considerare sia le dimensioni dei dettagli sia i dislivelli del campione.
Come funziona la tecnologia MALS™
MALS™, Micro-mirror Array Lens System, utilizza una matrice di micro-specchi controllati in modo coordinato. Modificandone l’orientamento, il sistema genera superfici ottiche equivalenti a lenti con curvature differenti e varia rapidamente il piano di fuoco.
Questa regolazione permette di ottenere una visualizzazione con profondità di campo estesa in tempo reale. Il vantaggio operativo è particolarmente evidente quando si osservano componenti con geometrie complesse, bordi rialzati o elementi disposti ad altezze diverse.
Applicazioni del microscopio digitale ZEISS Visioner 1
- Elettronica: osservazione di circuiti stampati, contatti, connessioni e componenti con altezze differenti.
- Dispositivi medici: ispezione visiva di aghi e piccoli particolari durante le attività di controllo qualità.
- Aerospaziale: esame di palette di turbine e componenti con superfici articolate.
- Meccanica: verifica di bordi, rilievi e difetti superficiali su pezzi tridimensionali.
- Ricerca e sviluppo: confronto tra campioni e documentazione delle anomalie osservate.
La visione su monitor facilita anche il confronto tra operatori: più persone possono esaminare lo stesso particolare e discutere i criteri di accettazione o le possibili cause di un difetto.
Illuminazione per superfici e dettagli
Visioner 1 combina la profondità di campo estesa con illuminazione coassiale e illuminatori anulari compatibili. La scelta della luce aiuta a rendere visibili dettagli che, su superfici riflettenti o irregolari, possono risultare poco contrastati.
L’illuminatore anulare a tre anelli e otto settori permette di variare l’illuminazione del componente. Per la configurazione ottica a 2,5× è previsto un illuminatore anulare dedicato opzionale. L’allestimento deve essere selezionato in base alla geometria, al materiale e alle caratteristiche da osservare.
Osservazione su monitor e documentazione
Il funzionamento digitale consente di organizzare la postazione attorno al monitor, lasciando accessibile il campione per il posizionamento e la manipolazione. Entro l’intervallo di profondità di campo disponibile, l’operatore può esaminare dettagli su piani diversi con meno interventi sul comando di messa a fuoco.
L’integrazione con ZEISS ZEN core supporta l’acquisizione e la documentazione delle immagini. Le ulteriori funzioni di analisi, gestione dei dati e condivisione dipendono dai moduli software e dalla configurazione selezionata.
Configura il microscopio digitale ZEISS Visioner 1 con QuantAnalitica
La scelta dell’ottica dipende dall’equilibrio tra campo osservato, dettaglio risolvibile e profondità di campo. La configurazione a 0,35× privilegia l’ampiezza del campo e i dislivelli; quella a 1,3× offre un campo intermedio; quella a 2,5× permette di esaminare dettagli più fini su un’area ridotta.
QuantAnalitica ti supporta nella valutazione del campione, dell’illuminazione e delle esigenze di documentazione, per individuare una configurazione coerente con il controllo da eseguire.
Contatta QuantAnalitica per informazioni e un preventivo personalizzato.
Per approfondire la tecnologia, consulta la pagina ufficiale ZEISS Visioner 1.
