Descrizione
I microscopi ZEISS Axio Observer sono sistemi ottici invertiti per l’imaging di campioni biologici e l’analisi delle microstrutture dei materiali. La piattaforma modulare permette di selezionare componenti ottici, tecniche di contrasto, fotocamere e funzioni di automazione in base alle esigenze del laboratorio.
La gamma presentata comprende Axio Observer 7 per le scienze della vita e tre versioni per materiali: Axio Observer 3 materials, 5 materials e 7 materials. Le configurazioni biologiche sono dedicate all’osservazione di campioni vivi e fissati; quelle per materiali rispondono alle esigenze della metallografia, del controllo qualità e della ricerca industriale.
Microscopi ZEISS Axio Observer per la ricerca biologica

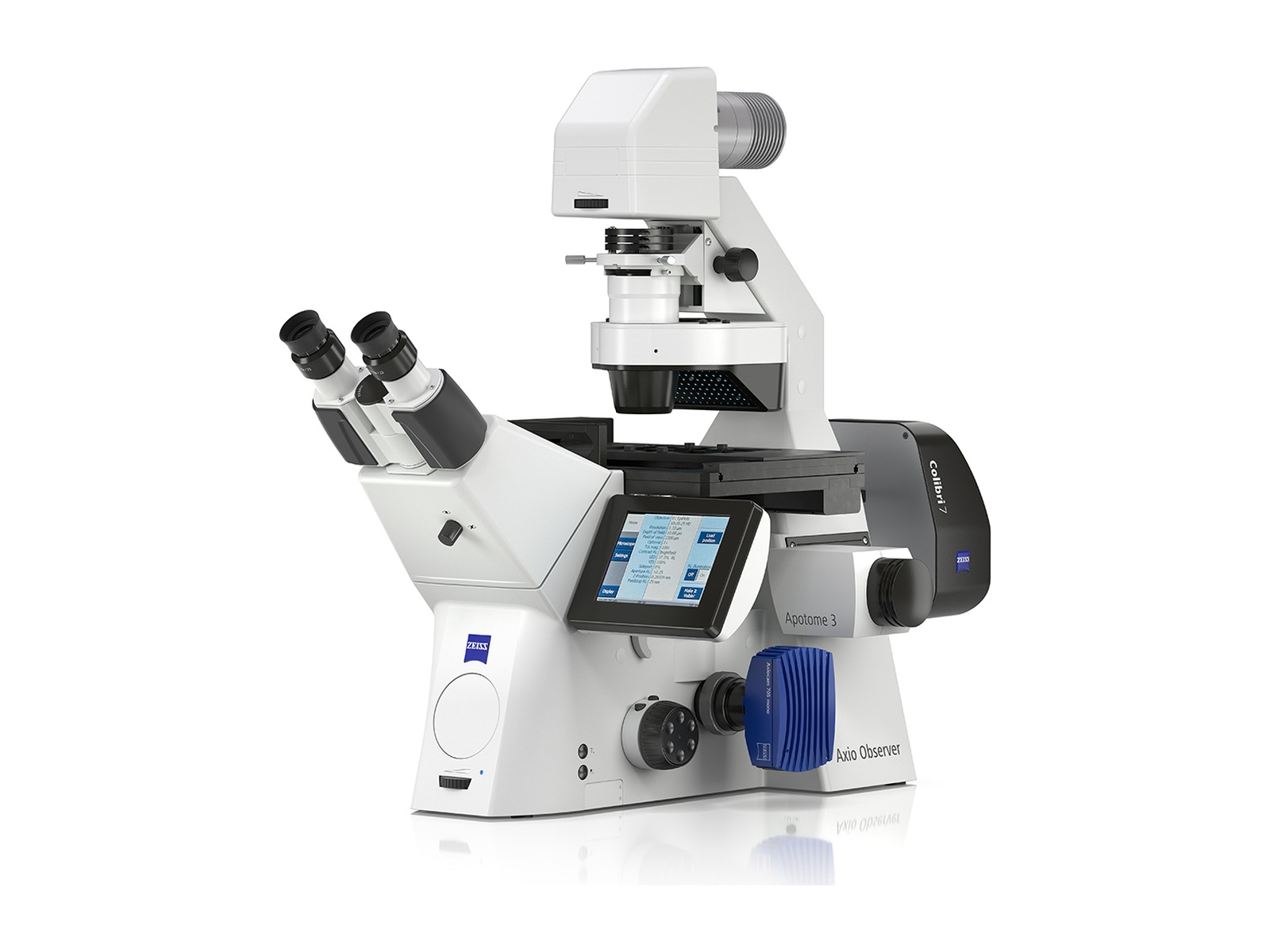

Axio Observer 7 per le scienze della vita
Axio Observer 7 è una piattaforma invertita motorizzata per esperimenti che richiedono più modalità di imaging e un controllo coordinato dell’acquisizione. Il sistema può essere configurato per osservazioni in luce trasmessa, fluorescenza e acquisizioni multidimensionali tramite il software ZEISS ZEN.
L’accesso al campione facilita l’integrazione di accessori per micromanipolazione e incubazione. Questa flessibilità permette di impostare studi su cellule vive, colture, tessuti e modelli biologici tridimensionali, scegliendo gli strumenti necessari per ogni protocollo.
Avvio assistito e osservazioni prolungate
Tra le opzioni disponibili, AI Sample Finder automatizza il riconoscimento del portacampioni, la regolazione del fuoco e l’individuazione delle aree da osservare. Il modulo aiuta così a ridurre le operazioni manuali durante la preparazione dell’acquisizione.
Per gli esperimenti time-lapse, Definite Focus 3 compensa la deriva del fuoco. Il modulo Autoimmersion gestisce invece l’apporto d’acqua per gli obiettivi a immersione compatibili. Queste funzioni, insieme alle soluzioni di incubazione appropriate, supportano osservazioni prolungate e acquisizioni su più posizioni.
Con il modulo opzionale Apotome 3, l’illuminazione strutturata permette di ottenere sezioni ottiche dei campioni fluorescenti, riducendo il contributo della luce fuori fuoco. La piattaforma offre inoltre interfacce per l’integrazione in sistemi di imaging più avanzati, secondo la configurazione scelta.
Microscopi ZEISS Axio Observer per metallografia
Nelle versioni materials, gli obiettivi si trovano sotto il campione. La superficie preparata viene appoggiata sul tavolino: questa disposizione facilita il posizionamento dei provini metallografici e l’esame della loro microstruttura.
Le tre versioni condividono un’impostazione modulare, ma differiscono per il livello di codifica e motorizzazione. I componenti codificati comunicano al sistema le impostazioni utilizzate; quelli motorizzati consentono anche di modificarle attraverso i comandi previsti.

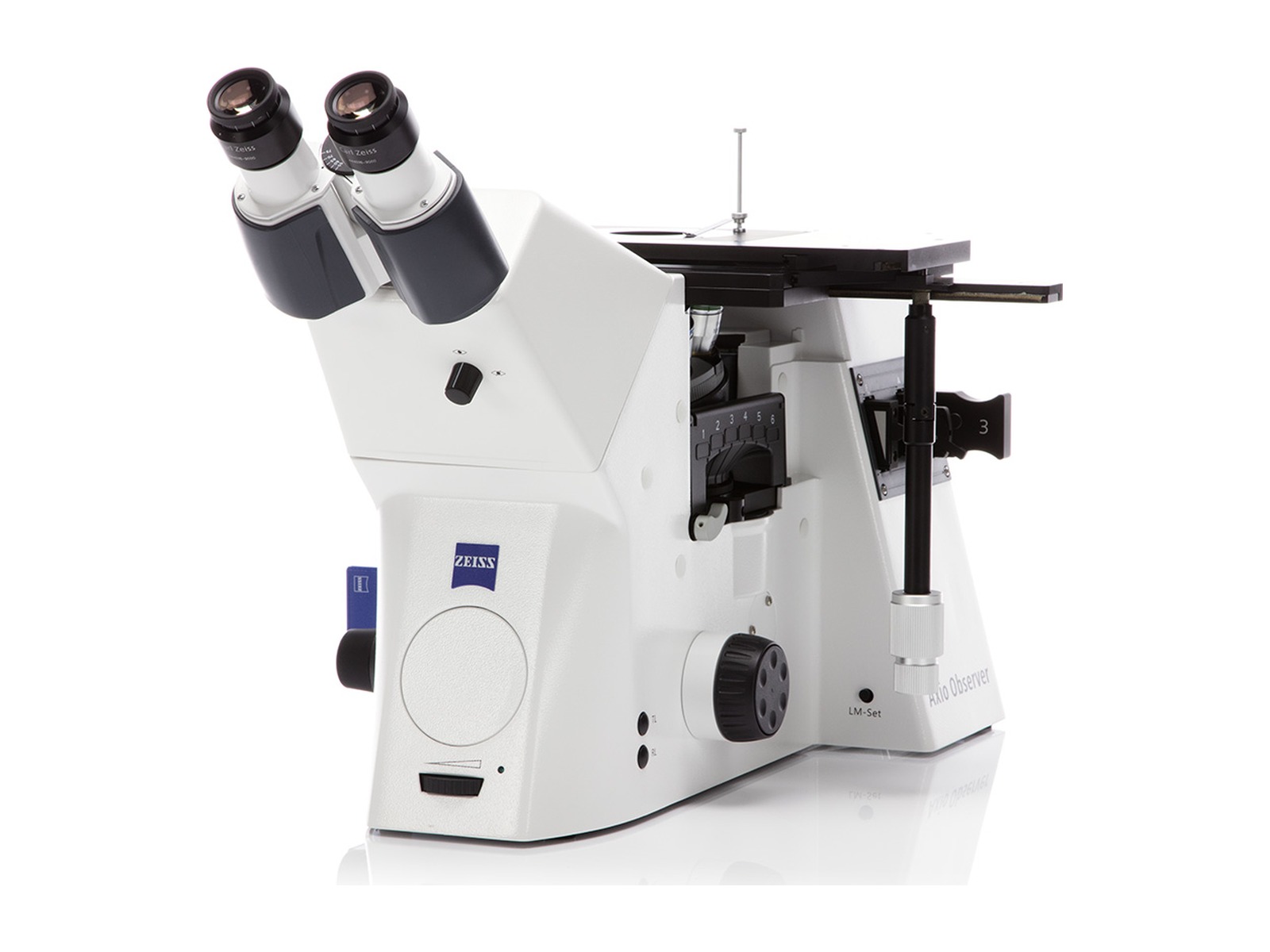

Axio Observer 3 materials: documentazione con componenti codificati
Axio Observer 3 materials rappresenta il livello di ingresso della piattaforma per metallografia. Il revolver portaobiettivi codificato e le interfacce CAN e USB permettono la lettura dell’ingrandimento selezionato, mentre Light Manager supporta la gestione dell’illuminazione.
È indicato per laboratori che eseguono osservazioni manuali di metalli e leghe e desiderano integrare la documentazione digitale. La lettura delle impostazioni ottiche facilita la gestione della scala delle immagini, con la corretta configurazione e calibrazione del sistema.

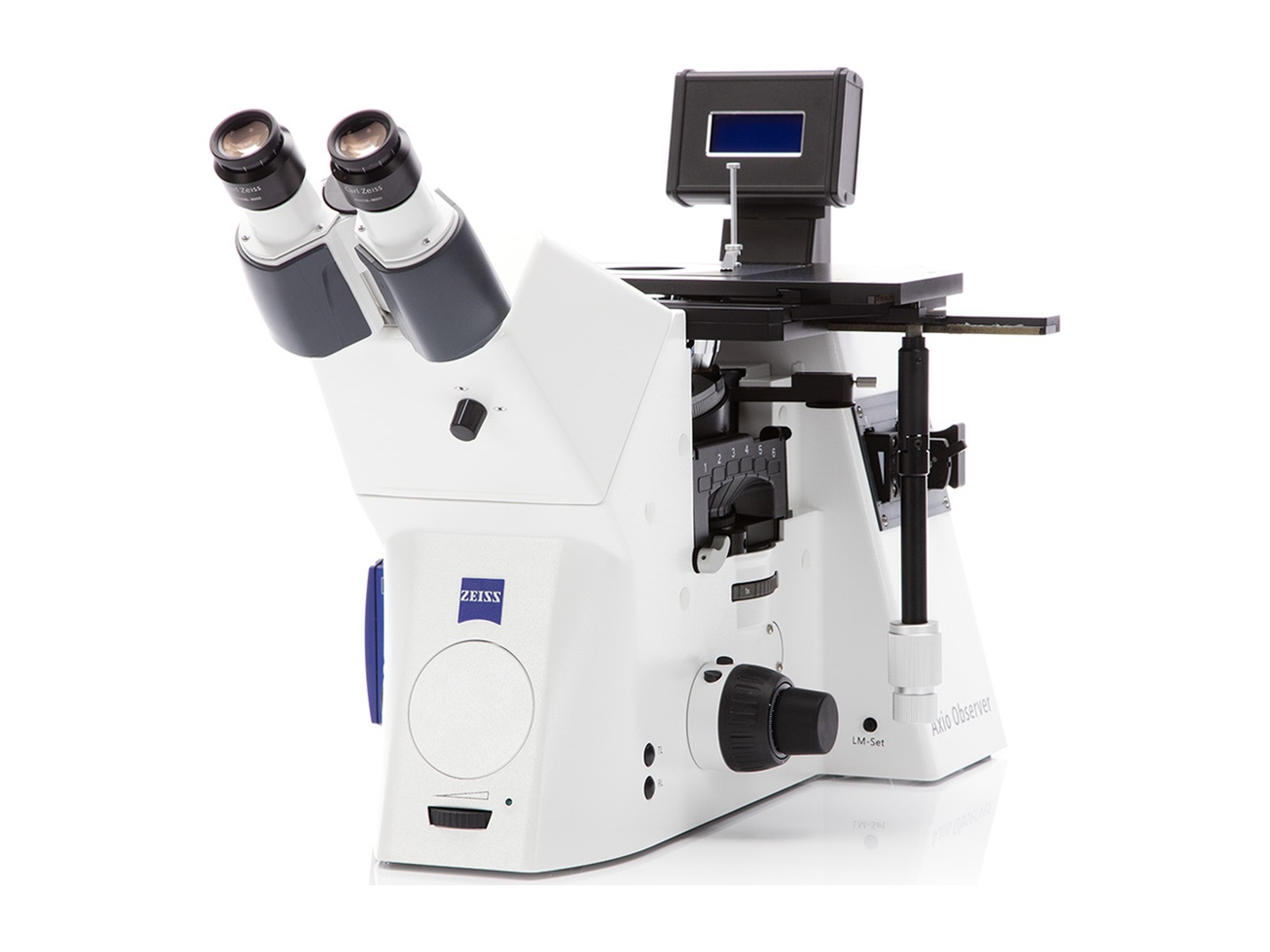

Axio Observer 5 materials: automazione configurabile
Axio Observer 5 materials offre una soluzione intermedia: numerosi componenti possono essere letti elettronicamente o motorizzati. Il laboratorio può quindi definire il livello di automazione in funzione delle operazioni svolte e della frequenza delle analisi.
Con ZEISS ZEN core e i moduli applicativi appropriati, il sistema supporta attività come la valutazione delle inclusioni non metalliche, la misura della dimensione dei grani e l’analisi multifase. È una configurazione adatta a chi desidera strutturare le procedure metallografiche e ampliare progressivamente le funzionalità.

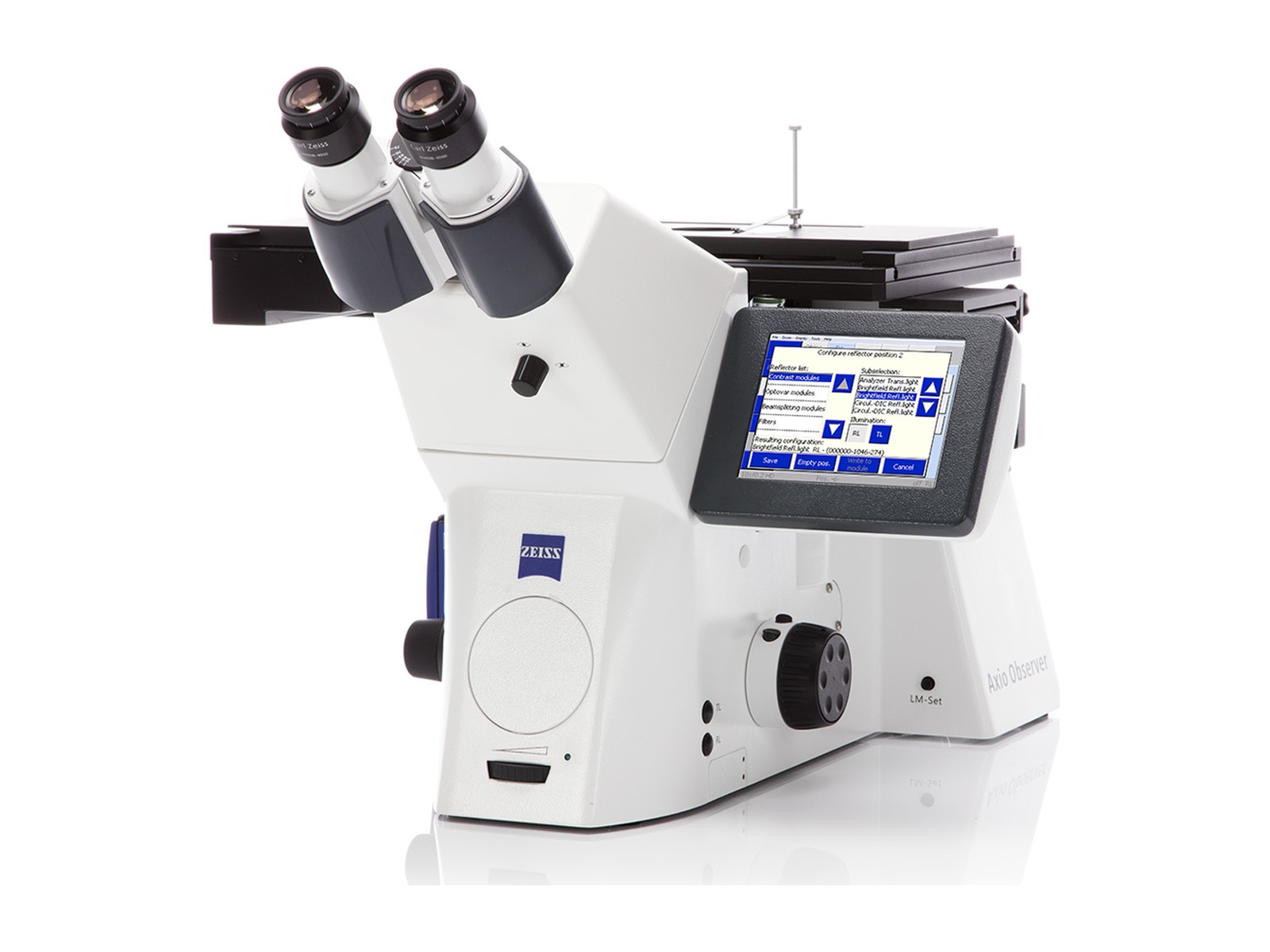

Axio Observer 7 materials: controllo motorizzato e riconoscimento dei componenti
Axio Observer 7 materials integra la messa a fuoco Z motorizzata, il riconoscimento automatico dei componenti ACR e un display touchscreen. È disponibile anche un comando remoto opzionale.
Questa versione costituisce la base per procedure metallografiche automatizzate, da completare con tavolino, fotocamera e moduli software adeguati. Il controllo dei componenti aiuta a gestire acquisizioni ripetitive e a documentare le condizioni utilizzate durante l’analisi.
Tecniche di contrasto e analisi delle microstrutture
Le configurazioni per materiali possono impiegare campo chiaro, campo scuro, polarizzazione e contrasto interferenziale differenziale circolare C-DIC. La scelta della tecnica dipende dalle caratteristiche del campione e dai dettagli da evidenziare.
- Campo chiaro: osservazione generale delle superfici preparate e delle strutture metallografiche.
- Campo scuro: evidenziazione di dettagli che diffondono la luce, come bordi e discontinuità superficiali.
- Polarizzazione: studio delle proprietà ottiche di materiali anisotropi.
- C-DIC: evidenziazione di variazioni superficiali e dettagli difficili da distinguere in campo chiaro.
Le applicazioni comprendono lo studio di acciai, ghise, leghe e materiali compositi, l’osservazione delle zone interessate dalle saldature e l’analisi di difetti. I moduli software dedicati permettono di affiancare all’immagine misure e valutazioni quantitative.
Come scegliere i microscopi ZEISS Axio Observer
- Ricerca su cellule vive e campioni fluorescenti: Axio Observer 7 per le scienze della vita.
- Metallografia manuale con lettura delle impostazioni: Axio Observer 3 materials.
- Analisi dei materiali con automazione configurabile: Axio Observer 5 materials.
- Procedure metallografiche motorizzate: Axio Observer 7 materials.
QuantAnalitica ti supporta nella valutazione del campione, delle tecniche di osservazione e delle esigenze di documentazione. Obiettivi, illuminazione, fotocamera, accessori e licenze software vengono selezionati in funzione dell’applicazione.
Contatta QuantAnalitica per una consulenza e un preventivo personalizzato.
Per approfondire la piattaforma, consulta le pagine ufficiali ZEISS dedicate ad Axio Observer per le scienze della vita e ad Axio Observer per materiali.
