Descrizione
Gli stereomicroscopi ZEISS SteREO Discovery permettono di osservare, manipolare e documentare campioni con una percezione tridimensionale attraverso gli oculari. La piattaforma modulare risponde alle esigenze della ricerca biologica e del controllo qualità industriale, dalla preparazione dei campioni all’ispezione di componenti e superfici.
La gamma comprende SteREO Discovery.V8, Discovery.V12 e Discovery.V20. La differenza principale riguarda il sistema zoom: manuale sul V8, motorizzato sui modelli V12 e V20. La scelta di obiettivi, stativi e accessori consente inoltre di adattare il sistema alle dimensioni del campione e alle operazioni da svolgere.
Stereomicroscopi ZEISS SteREO Discovery: confronto della gamma

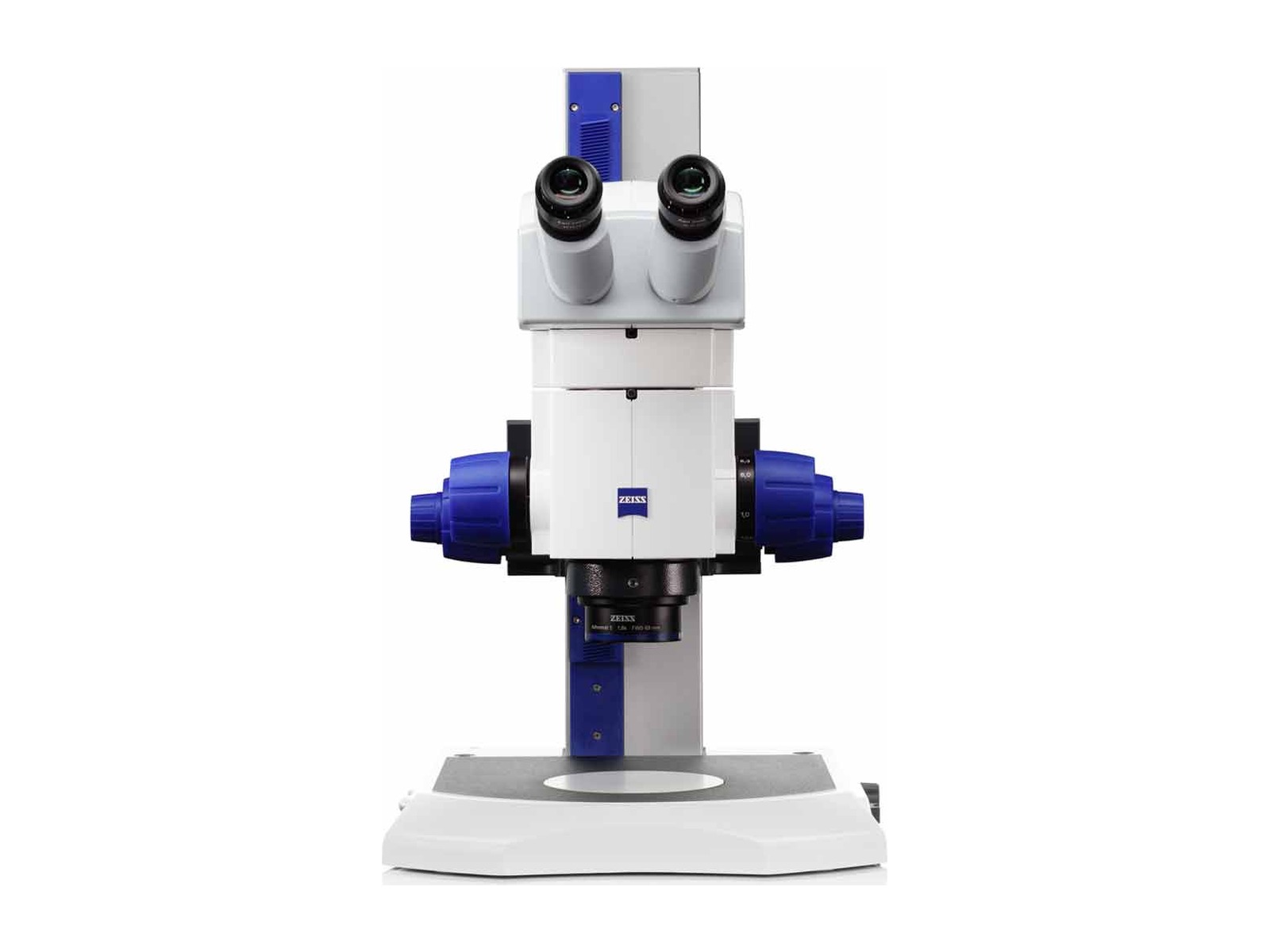

Discovery.V8: zoom manuale e configurazione modulare
ZEISS SteREO Discovery.V8 offre uno zoom manuale 8:1 per passare dall’osservazione generale ai particolari del campione. È indicato per attività che richiedono un controllo diretto dell’ingrandimento, come preparazione, selezione e manipolazione di campioni biologici o ispezione di componenti.
Gli scatti selezionabili dello zoom aiutano a ritrovare posizioni definite e a impostare calibrazioni per la documentazione digitale. Lo strumento può essere configurato con messa a fuoco e tavolini manuali o motorizzati, scegliendo separatamente il livello di automazione necessario.
Le opzioni di illuminazione comprendono soluzioni per luce riflessa e trasmessa, accessori coassiali e moduli per fluorescenza. La configurazione viene quindi costruita intorno al campione e alle modalità di osservazione richieste.

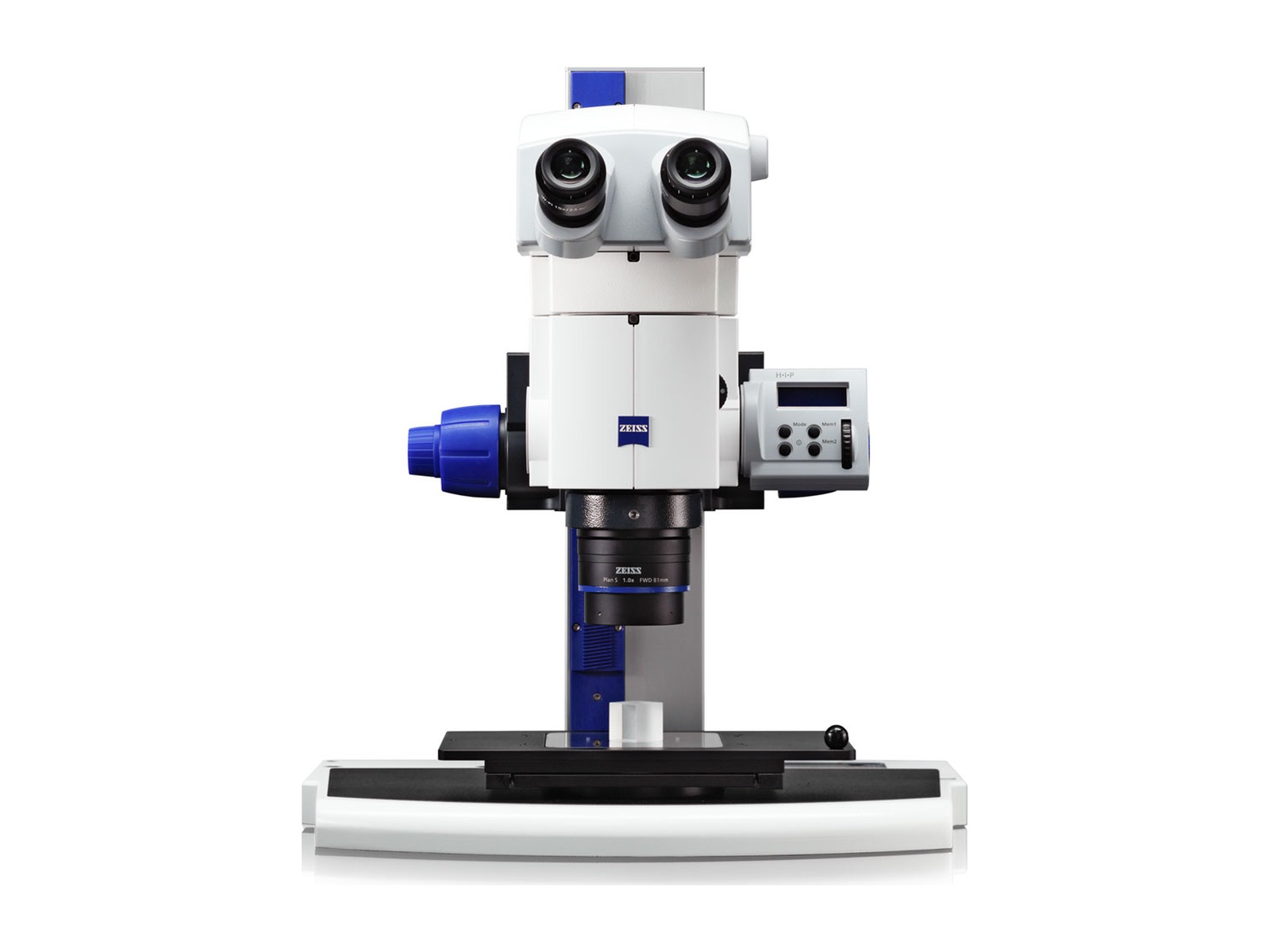

Discovery.V12: zoom motorizzato per osservazioni ripetibili
ZEISS SteREO Discovery.V12 introduce il controllo motorizzato dello zoom. La tecnologia eZoom utilizza curve elettroniche per posizionare le lenti, supportando il richiamo delle impostazioni durante osservazioni e acquisizioni ripetute.
Il modello è adatto allo studio di organismi modello e campioni biologici, ma anche all’ispezione di circuiti stampati, semiconduttori e piccoli dispositivi. La visione stereoscopica aiuta a interpretare la disposizione spaziale delle strutture e a guidare le operazioni sul campione.
Con il pannello opzionale SYCOP e i componenti compatibili, l’operatore può gestire zoom, messa a fuoco e illuminazione da un’unica postazione di comando.

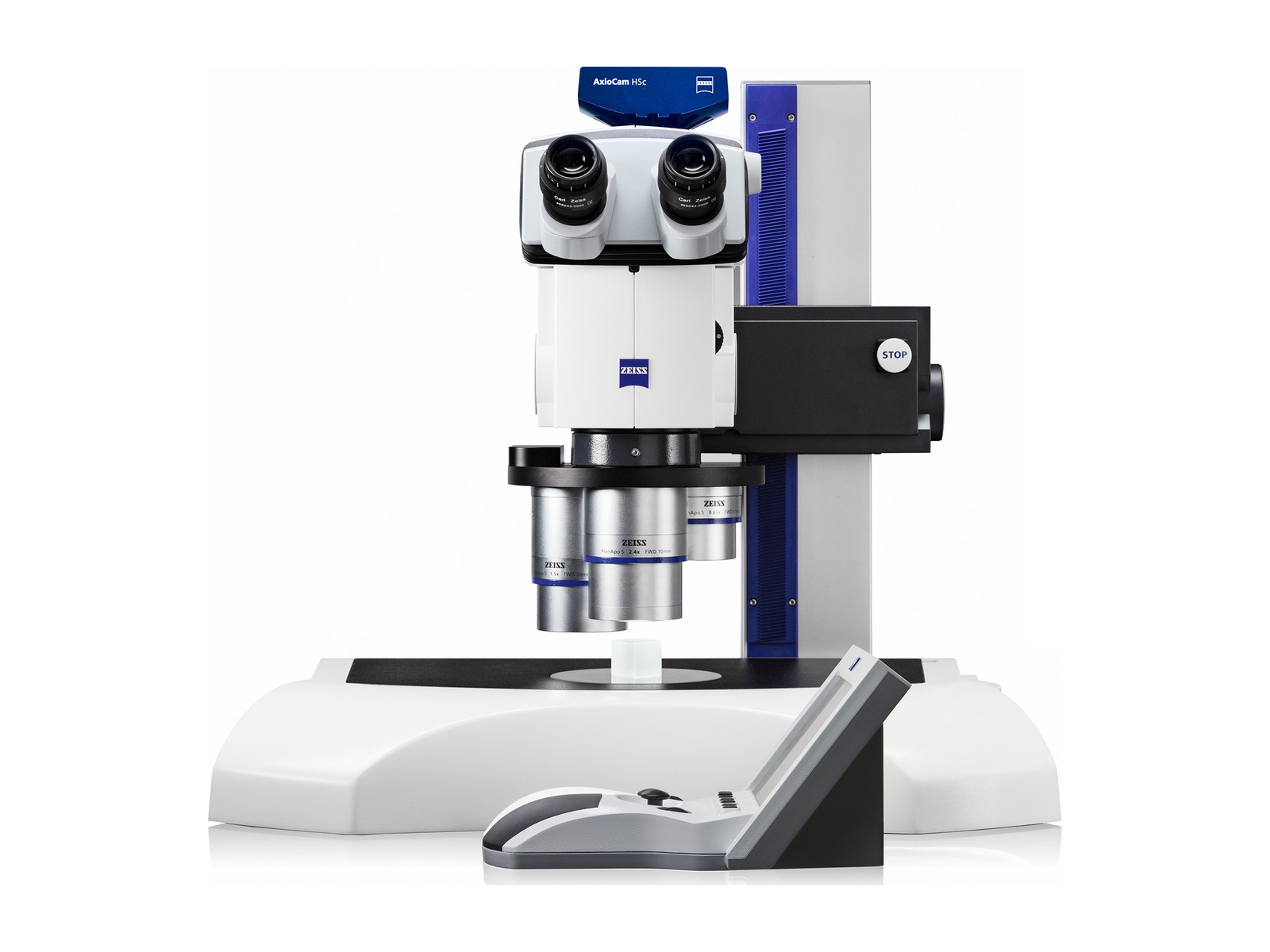

Discovery.V20: zoom 20:1 dalla panoramica al dettaglio
ZEISS SteREO Discovery.V20 dispone di uno zoom motorizzato 20:1, utile quando occorre alternare un’ampia visione del campione all’esame di particolari fini. La tecnologia eZoom permette di selezionare e richiamare posizioni definite dello zoom.
Con le combinazioni ottiche appropriate, il sistema raggiunge 345× di ingrandimento totale con oculari 10× e una risoluzione massima dichiarata fino a 1000 coppie di linee per millimetro. Queste prestazioni dipendono dall’obiettivo e dall’allestimento utilizzato.
Il V20 si presta a ricerca biologica, osservazione di embrioni, botanica e controllo di componenti elettronici. La modularità permette di integrare accessori per documentazione e movimentazione del campione in funzione del flusso di lavoro.
Illuminazione degli stereomicroscopi ZEISS SteREO Discovery
Per rendere visibile un dettaglio è necessario scegliere la luce in funzione del materiale, della superficie e della trasparenza del campione. La serie offre diverse possibilità di configurazione:
- Luce riflessa: per componenti opachi, superfici metalliche e particolari industriali.
- Luce trasmessa: per campioni trasparenti o semitrasparenti, con campo chiaro, campo scuro o illuminazione obliqua secondo la base selezionata.
- Illuminazione coassiale: per l’osservazione di superfici piane e riflettenti, come alcuni componenti microelettronici e metalli lucidati.
- Fluorescenza: con moduli, filtri e sorgenti compatibili per lo studio di campioni marcati.
La scelta dell’illuminatore può aiutare a evidenziare rilievi, bordi e discontinuità oppure a migliorare il contrasto di strutture biologiche poco visibili.
Controllo ergonomico e documentazione digitale
La piattaforma può essere equipaggiata con tubi di osservazione ergonomici, fototubi e fotocamere compatibili. L’ergofototubo con inclinazione regolabile permette di adattare la posizione degli oculari all’operatore.
Sui modelli motorizzati, il pannello SYCOP offre comandi tramite joystick, touchscreen e pulsanti configurabili. Le funzioni effettivamente controllabili dipendono dai componenti installati.
Una fotocamera e il software appropriato permettono di acquisire immagini, documentare anomalie e confrontare campioni. Per eseguire misure dimensionali, la calibrazione deve corrispondere alla combinazione di obiettivo, zoom, adattatore e fotocamera utilizzata.
Applicazioni in laboratorio e nel controllo qualità
- Ricerca biologica: osservazione e manipolazione di embrioni, organismi modello e campioni vegetali.
- Elettronica e semiconduttori: ispezione di circuiti stampati, connessioni e piccoli componenti.
- Materiali e superfici: esame di particolari metallici, finiture e difetti superficiali.
- Ricerca e sviluppo: documentazione di prototipi e confronto tra campioni.
Come scegliere gli stereomicroscopi ZEISS SteREO Discovery
Discovery.V8 è indicato per chi cerca uno zoom manuale con ampia flessibilità di configurazione. Discovery.V12 aggiunge il controllo motorizzato dello zoom per procedure ripetitive. Discovery.V20 amplia l’intervallo di zoom per lavorare dalla panoramica ai dettagli fini.
QuantAnalitica ti supporta nella scelta di obiettivi, illuminazione, stativo e sistema di acquisizione in base al campione, allo spazio di manipolazione necessario e alle esigenze di documentazione.
Contatta QuantAnalitica per una consulenza e un preventivo personalizzato.
